导轨式升降货梯通用变频器的基本构成

发布日期：2020-06-23 09:01:40 作者：点击：

通用变频器的基本本构成主要由主电路(包括整流器、中间直流环节、逆变器)和控制电路组成。

1、整流器电网侧的变流器Ⅰ是整流器，它的作用是把三相(也可以是单相)交流电整流成直流电。

2、逆变器负载侧的变流器Ⅱ为逆变器。最常见的结构形式是利用六个半导体主开关器件组成三相桥式逆变电路。只要有规律地控制逆变器中主开关器件的通与断，就可以得到任意频率的三相交流电输出。

3、导轨式升降货梯中间直流环节由于逆变器的负载为异步电动机，属于感性负载。无论电动机处于电动状态或是发电制动状态，其功率因数总不会为1。因此，在中间直流环节和电动机之间总会有无功功率的交换。这种无功能量要靠中间直流环节的储能组件(电容器或电抗器)来缓冲。所以又称中间直流环节为中间直流储能环节。

导轨式升降货梯

4、控制电路控制电路常由运算电路、检测电路、控制信号的输入、输出电路和驱动电路等构成。其主要任务是完成对逆变器的开关控制、对整流器的电压控制以及完成各种保护功能等。控制方法可以采用模拟控制或数字控制。高性能的变频器目前己经采用微型计算机进行全数字控制，尽可能简化硬件电路，主要依靠软件来完成各种功能。由于软件的灵活性，数字控制方式常可以完成模拟控制方式难以完成的控制。

1、导轨式升降货梯泵站采用进口和国产泵站，如果速度要求过高，采用国产定制泵站，达到理想的送货要求，

2、油缸和密封件采用进口零部件，解决客户油压不稳定，零部件漏油问题。

3、停电手动下降、紧急停止按钮，快捷、方便、实用。

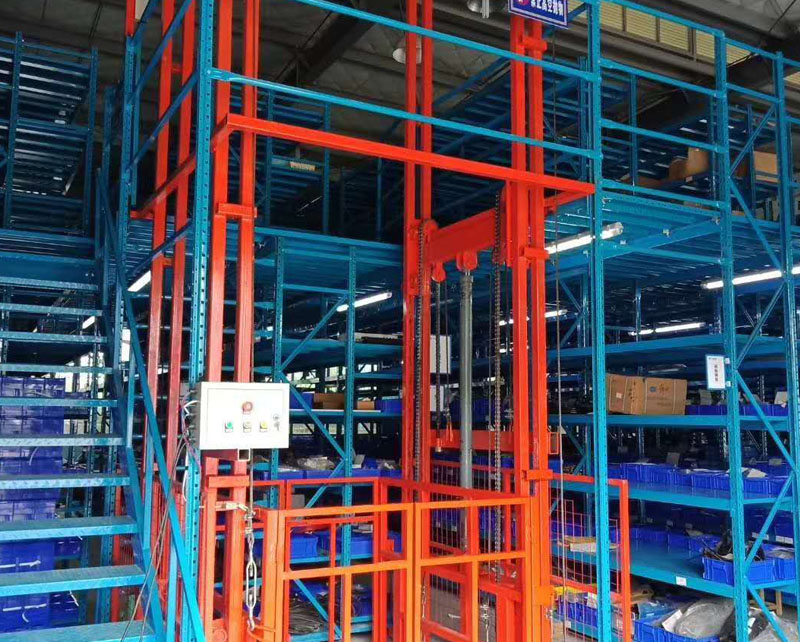

4、导轨式升降货梯特别适合2-6层钢结构厂房，内外部均可使用。

5、导轨式升降货梯出厂前经过防锈处理，使得外观长期可以保持靓丽，同时延长了设备的使用寿命。

6、导轨式升降货梯载重大，实现多点控制，上下楼层互动联锁，达到安全使用。

7、导轨式升降货梯采用液压控制系统，升降更加稳定。

8、提升高度高，采用旁置油缸、或双测式油缸，运行平稳、无噪声、维修方便、使用寿命较长。

10、层门可贯通，厂房内外可相互戳开，方便、节省空间。

11、升降货梯台面宽阔，约束条件少，也可根据需求定做台面。
